Sensores por Fibra Óptica
|
Mientras que muchos de nosotros estamos familiarizados con el término de Fibra Óptica para propósitos de comunicación, FOS&S permite convertir la idea de fibra óptica, en un sensor, gracias a la exploración de una de las leyes físicas conocida como la condición de BRAGG.
Se la puede entender de manera sencilla exponiendo el núcleo de la fibra a una intensa luz ultravioleta, las propiedades reflectivas de la luz pueden ser programadas de tal manera que sea posible utilizar la fibra para medir tensión y temperatura.
Estas secciones de fibra (rejillas) programables se las llama FIBER BRAGG GRATINGS (FBG) |
En la imagen de arriba se observa como la luz entra en la fibra, pasa por las rejillas, y la luz reflejada devuelve una longitud de onda que puede ser distinta en función de las modificaciones que han ocurrido en la cercanía del sensor. A su vez la luz continúa su viaje por la fibra, esto permite que puedan realizarse mas sensados en un mismo cable.
Esta imagen nos muestra como varía la longitud de onda en cuanto a la distorción que sufrió la fibra en un determinado punto.
En el caso de querer ver mas de un parámetro, se pueden alternar distintos sensores para observar por ejemplo: vibración, temperatura, presión, entre otros
|
Sensores e Interrogadores: |
|
Strain Gage Chain SGC-01 |
Descipción:

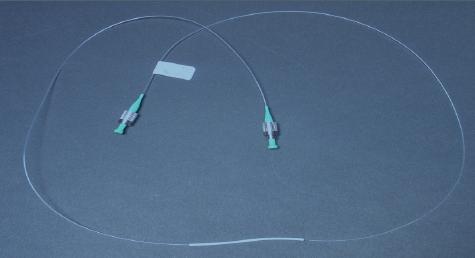

La cadena Strain Gage, es la unión de muchas fibras ópticas del tipo Strain Gage en serie. Estos sensores son los equivalentes a los strain gages electricos. Pueden ser montados directamente en la superficie de la estructura mediante un adhesivo especial. De esta forma, el sensor está en contacto directo con la superficie y mide la vibración directamente.
Características:
• Simple cable de fibra óptica que contiene múltiples puntos de sensado.
• Temperatura de operación: -50 a 130 ºC
• Material de Cobertura: ORMOCER®
• Alta resistencia a la fatiga
• Configurable completamente de acuerdo a las necesidades del cliente.
Catálogo técnico - SGC-01
|
|
|
Descipción:

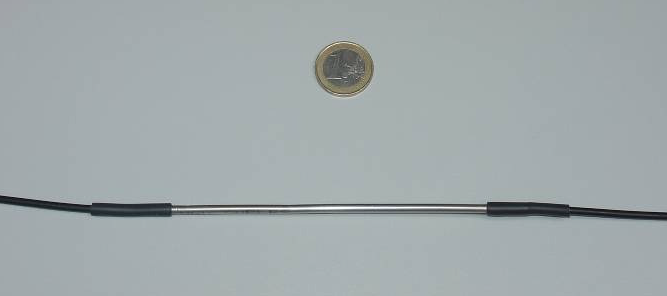

La cadena de sensores de Temperatura TC-02, posee sensores en serie los cuales están contenidos en encubrimientos de acero inoxidable independientes. Se pueden especificar los rangos de detección de temperatura y las distancias de separación a las que se encuentran.
Características:
• Simple cable de fibra óptica que contiene múltiples puntos de sensado.
• Temperatura de operación: -20 a 80 ºC
• Encubrimiento: 316 SS
Catálogo técnico - TC02
|
|
FBG-SCAN 700/800 |
Descipción:
Interrogador de alta precisión para sensores FBG. Puede sensar hasta 40 sensores usando dos canales distintos. Ambos canales son moniroreados continuamente utilizando acopladores ópticos que escanean a un rango de 1000Hz.Se pueden coordinar estas señales obtenidas con otros equipos externos. Uno puede solicitar el IllumniSense Wave software para poder obtener la lectura espectral de las longitudes de onda y calcular sus picos en tiempo real.
Características:
• Alto rango dinámico
• Actuación Externa
• Alta precisión de longitudes de onda.
• Comunicación: USB 2.0
• Alimentación 5VDC
Catálogo técnico - FBG-SCAN 700/800
|
Sistema de GEODETECCIÓN, consulte con nosotros
|
Otros Catálogos
|
Catálogo .pdf |
LC-01 Load Cell |
|
|
|
|
|
ASC-01 Anchor Strain Chain |
|
|
