Magnetoestrictivo
Magnetoestrictivo
Un pulso de «corriente» es transmitido a través del alambre magnetostrictivo (similar a cable de piano). Una onda acústica es generada y transita la longitud del alambre en ambos direcciones, arriba y abajo. El pulso de corriente al atravesar el campo magnético del imán dentro del flotador causa una torsión (giro axial) de ese alambre.
Al generar el pulso se inicia un contador. Cuando la bobina detectora en la electrónica recibe este pulso acústico, el contador se detiene. La distancia es directamente proporcional al ciclo de tiempo entre el pulso de corriente y el pulso mecánico.

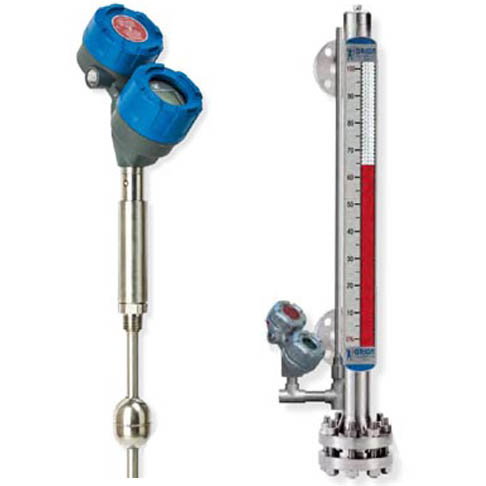

JUPITER® Model JM4 Transmisor de Nivel Magnetostrictivo
El Jupiter® JM4 Es un transmisor de Nivel del tipo Magneto Estrictivo, es alimentado por el lazo en 24 VDC, el mismo esta disponible en versiones de montaje directo o de montaje externo en Indicadores de nivel Magnético. En ambos casos el Sistema depende de la posición del flotante magnético para poder indicar de manera exacta la posición del nivel que se este midiendo. Este equipo de muy alta exactitud puede ser diseñado para medir nivel y/o nivel e interface. La fracción de falla segura de este equipo es de > 90 % cuando se lo usa en sistemas instrumentados de Seguridad
