Capacitivos
Capacitivos
Es la inferencia de nivel de un producto usando señales de Radio Frecuencia para generar una propiedad electrica conocida como «Capacitancia». Un capacitador es: Area de las placas conductivas (A); Distancia entre las placas (d); lConstante Dielectrica del producto entre las placas (K).
La capacitancia es la cantidad de energía que puede medir un capacitor (la electrónica). El principio de funcionamiento de un instrumento capacitivo, se basa en la capacitancia que se genera entre la sonda (placa conductiva) y la pared metálica del tanque o recipiente. Si el tanque no fuera de un material metálico conductivo, debería agregarse lo que se denomina un tubo de calma, para que haga de segunda placa. Un instrumento bien instalado (sin aislación en la rosca de conexión), debería generar capacitancia, aun sin estar energizado.

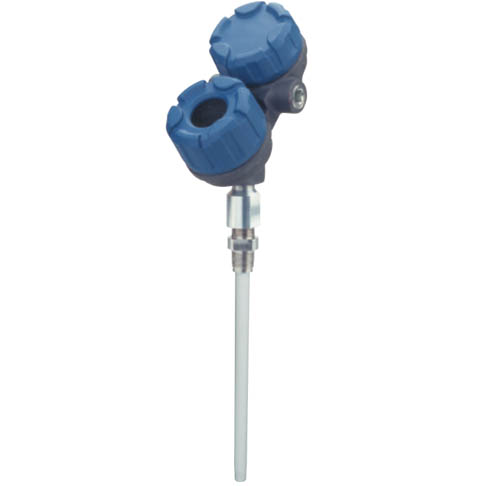

Kotron® Modelo 805 Transmisor Inteligente
Descripción:
Transmisor capacitivo de 24 VDC alimentado por 2 – hilos.
Principio de Medición:
Capacitancia de Radio Frecuencia
Aplicaciones:
Fluidos limpios , sucios o viscosos, alta presión y/o temperatura.
Características:
• Alimentación a 2 – hilos.
• Pantalla de 2 líneas x 8 carácteres (opcional).
• HART (opcional).
• Amplia gama de configuración de sondas.
Opciones:
Pantalla de cristal líquido, comunicación HART, PactWare, varios tipos de sondas, materiales y conexiones a proceso
Catálogo técnico – 805 (50-160)

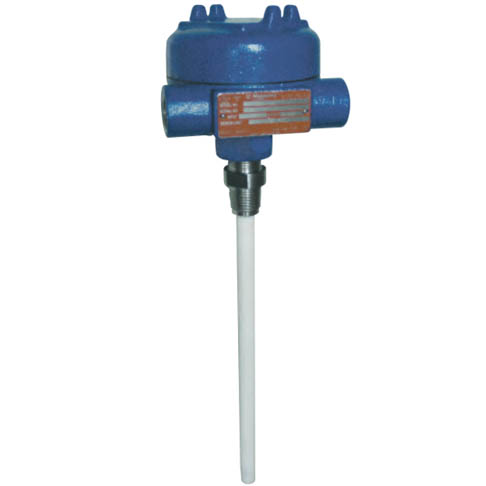

Kotron® Model 82 CE RF Transmisor de Nivel
Descripción:
El transmisor de capacitancia RF 82 Magnetrol® Kotron® es uno de los transmisores de nivel más económicos disponibles hoy en día. De tamaño compacto, de medición estable y precisa en una amplia gama de materiales.
Aplicaciones:
Monitorización continua de nivel, Medición de nivel de interfase líquido-líquido, líquidos limpios o sucios, líquidos viscosos, ácidos y líquidos corrosivos
Características:
•4-20 señal de salida analógica aislada
• Utiliza un bucle de corriente de 24 V CC para la fuente de alimentación y transmisión de la señal
• ± 0,25% repetibilidad
• FM y CSA intrínsecamente seguro cuando se utiliza en
junto con una barrera aprobada
• Disponible con una gama completa de sondas rígidas y flexibles
para hasta5000 psig (345 bar) y + 1000 ° F (+ 538 ° C)
Catálogo técnico – 82 (50-123.19)

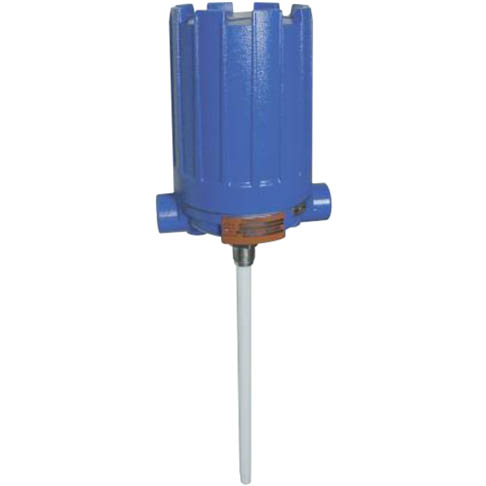

Kotron® Sentinel Models 822, 832 and 842 RF l Switches de Nivel
Descripción:
Según el medio se eleve o descienda dentro del tanque, la cantidad de capacitancia desarrollada entre la sonda de censo y la tierra también cambia. La electrónica convierte la capacitancia en nivel. Cuando el nivel alcanza el punto de ajuste deseado, los relevadores se activan. .
Aplicaciones:
Hidrocarburos y disolventes, Liquídos corrosivos, líquidos de alta temperatura / presión, Multi-punto de alarma / control, Control de bombas, temperaturas de proceso hasta + 1000 ° F, Presiones de proceso hasta 5000 psig
Características:
•De dos a 4 relevadores proporcionan un amplio rango de aplicaciones
•Circuito de sonda intrínsecamente segura opcional
•Ingreso de datos con pantalla de 4 dígitos y 3 botones
•Control de bomba de retraso o guía
•Auto-diagnostico continuo
Catálogo técnico – 822, 832 and 842 (50-104.8)
