«Las soluciones que cuentan…»
Este lema resume los valores y la fuerte motivación que mueven a Isoil Impianti y que constituyen una garnatía para nuestro futuro.
TERMINALES DE CARGA Y REFINERÍAS
Nuestra instrumentación encuentra una amplia utilización en los Terminales de Carga en los cuales se efectúa la carga de las unidades repostadoras y cisternas ferroviarias así como en líneas de transferencia fiscal.
La gama de productos va desde el simple medidor de caudal a complejos sistemas de medida múltples ya
pre-ensamblados.
Caudalímetros por desplazamiento positivo
Sus medidores de caudal, se caracterizan por su elevada precisión y repetitividad. En los medidores con cabezal mecánico, la elevada precisión se consigue por medio de un mecanismo de calibración que permite variaciones micrométricas.
En los contadores con cabezal electrónicos del tipo VEGA la calibración se obtiene modificando el valor del factor “K” de la misma. Con la función “calibración dinámica” es posible linealizar la curva de error del medidor obteniendo la máxima precisión en todo el campo de variación de caudal.
Gracias a esta característica sus medidores de caudal se emplean a menudo como Medidores Patrón, es decir, se utilizan exclusivamente para la calibración por comparación de otros medidores de cualquier tipo o marca.

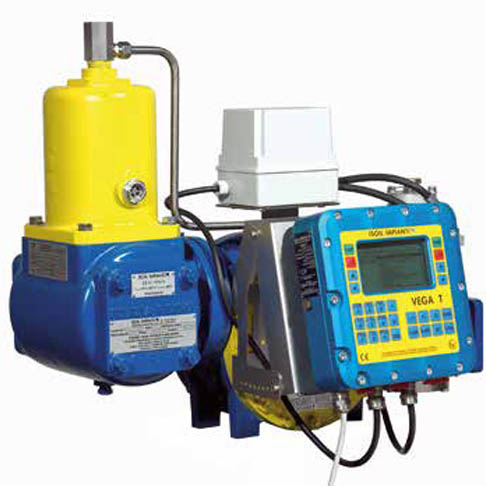

SMB Series
Descripción:
La serie de medidores ISOIL PD de tamaños de 2 «y 3» ofrece una alta precisión y una repetibilidad de un amplio rango de caudal. Esta precisión permanece constante durante largos períodos de uso. La indicación visual del caudal medido puede obtenerse cuando se asocia con un registrador mecánico o un calculador de flujo electrónico directamente montado en el medidor o remoto por medio de un emisor de pulsos (ver folletos VEGA II o VEGA T).
El mantimiento de esta unidad es simple, ya que se lo realiza por medio de partes intercambiables.-
Catálogo técnico – SBM75 – SBM150

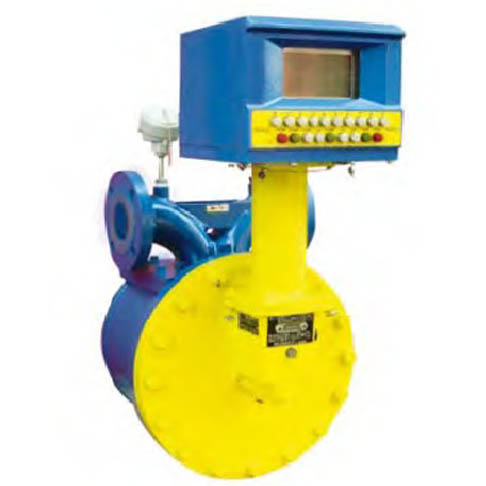

SMBD y MBD Series
Descripción:
La serie de medidores ISOIL PD BMD disponibles en 2 «, 3», 4 «y 6», ofrecen alta precisión: +/- 0,1% (BMD) y +/- 0,15% (SBMD) con una repetibilidad mejor que +/- 0,02%, sobre una amplia gama de caudal. Esta precisión permanece constante durante largos períodos de uso. La indicación visual del caudal medido puede obtenerse cuando se asocia con un registrador mecánico o un calculador de flujo electrónico directamente montado en el medidor o remoto por medio de un emisor de pulsos (ver folletos VEGA II o VEGA T). Los medidores PD de doble caja son adecuados para una amplia gama de presiones.
Catálogo técnico – SBMD75 – BMD200 -400 – 600

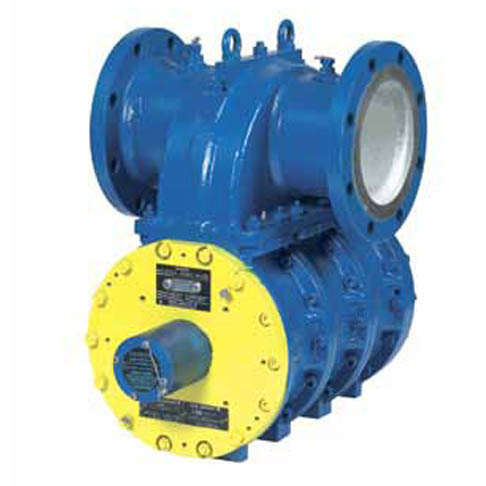

MB Series
Descripción:
La serie de medidores ISOIL PD BM de 3 «, 4» y 6 «ofrece alta precisión: +/- 0,1% con una repetibilidad de +/- 0,01%, en una amplia gama de caudal. Esta precisión permanece constante durante largos períodos de uso.
La indicación visual del caudal medido puede obtenerse cuando se asocia con un registrador mecánico o un calculador de flujo electrónico directamente montado en el medidor o remoto por medio de un emisor de pulsos (ver folletos VEGA II o VEGA T).
Catálogo técnico – BM 200 – BM 400 – BM 600

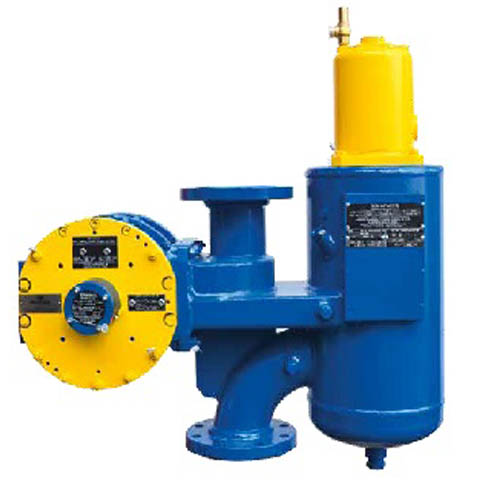

MBV Series
Descripción:
La serie de medidores ISOIL PD BMV tamaños 3 «, 4» y 6 «ofrece alta precisión y repetibilidad de más de gran rango de flujo raro. Esta precisión permanece constante durante largos períodos de uso.
La indicación visual del caudal medido puede obtenerse cuando se asocia con un registrador mecánico o un calculador de flujo electrónico directamente montado en el medidor o remoto por medio de un emisor de pulsos (ver folletos VEGA II o VEGA T).
Catálogo técnico – BMV 200 – BMV 400 – BMV 600

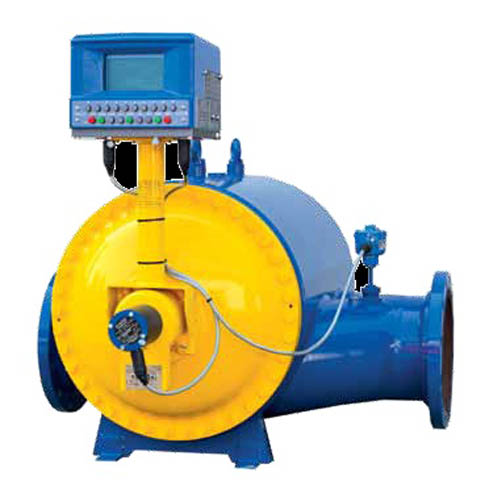

LBM 1000 - LBM 3000
Descripción:
La serie de medidores ISOIL PD Los tamaños LBM de 8 «y 10» ofrecen alta precisión en un amplio rango de caudal. Esta precisión permanece constante durante largos períodos de uso.
La indicación visual del caudal medido puede obtenerse cuando se asocia con un contador mecánico o un calculador de flujo electrónico directamente montado en el medidor o remoto por medio de un emisor de pulsos (ver folletos VEGA II o VEGA T).
Catálogo técnico – LBM 1000 – LBM 3000
Válvulas de control
Isoil Impianti ofrece a su vez válvulas de control de diversos diámetro, como complemento de su sistema de carga de combustible.
Estos elementos son comercializados por separado y en conjunto.

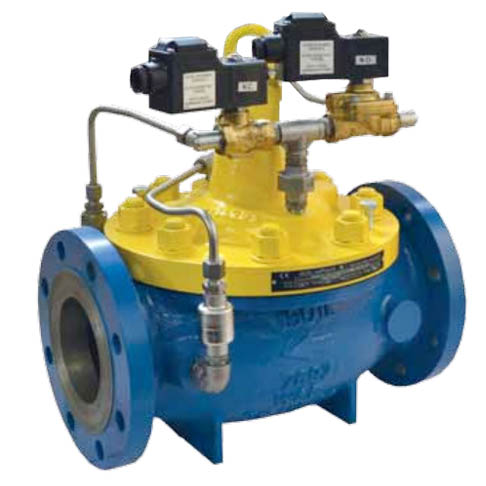

Válvula Automática para líquidos Petroquímicos
Descripción:
Una de las principales características de esta válvula es que usa la presión del fluido pasante para realizar las funciones para la que fue diseñada. El cierre de la válvula está manejada por el movimiento del diafragma superior, actuado a través de la energía del fluido de proceso.
La operación de la válvula puede ser obtenida por:
-Válvulas Solenoides en EEx-em o EEx-d CENELEC version
(24 V DC/220 V AC.) una de ellas con cierre de emergencia manual para casos donde se caiga la tensión.
-Válvula Neumática (aire 500-800 Kpa)
-Válvula Hidráulica (actuada con el mismo fluido de proceso,min. presión de trabajo 100 KPa)
Funciones:
El circuito de la válvula de control puede ser configurada en diferentes formas en orden de obtener diferentes funciones, con la misma válvula, como las que siguen:
-Cierre en una sola etapa.
-Cierre en dos o tres etapas
-De no retorno
-Limitar el caudal
-Control del rango de caudal
-Control de presión diferencial
-Control de Presión
-Control de Nivel
Catálogo técnico – Isovalve
Computadores de caudal
Entre sus varios Modelos, ISOIL ofrece computadores de caudal que toman la señal de pulsos obtenida de los Encoders, la procesa, y estas electrónicas informan el caudal pasante, y ofrecen a su vez otras características.
Características Principales:
- Teclado completo
- Amplio display gráfico con Back-Light
- Se pueden conectar uno o dos medidores en función del modelo
- Entradas de cables adicionales
- Y mas detalles diferentes según cada modelo.

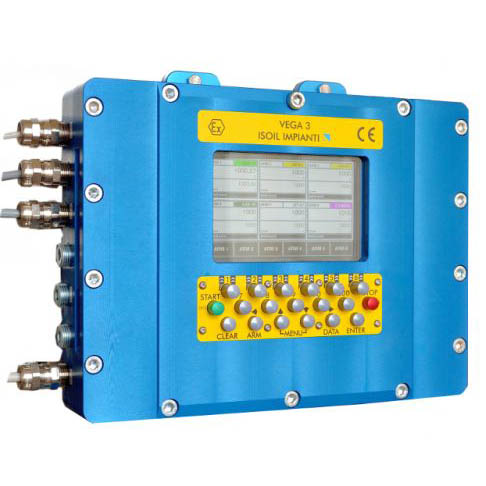

Vega 3 - Nueva Electrónica
Descripción:
Compatible con todos los caudalímetros,
Es un sistema de medición modular con las siguientes características principales-Gestión de múltiples flujos: hasta n ° 6 sistemas de medición – brazos de carga.
Gestión de múltiples caudalímetros: hasta 12 caudalímetros en total, hasta 4 caudalímetros por sistema de medición – brazo de carga.
Gestión de productos múltiples: hasta n ° 16 productos en total, hasta n ° 4 productos por caudalímetro.
Catálogo técnico – VEGA 3

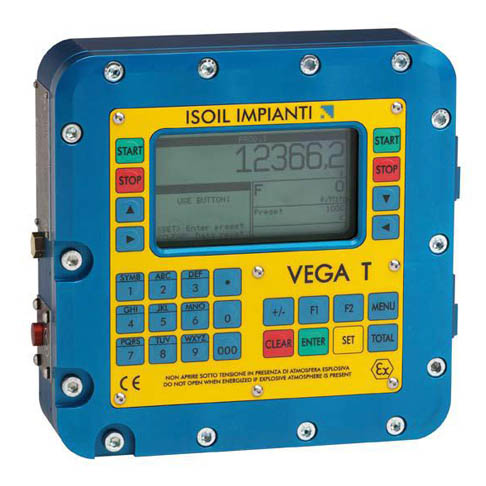

Vega T
Descripción:
El VEGA T ha sido diseñado principalmente para aplicarse en tanques de camiones, dispensers de aviones, y aplicaciones de recarga.
Uno o dos caudalímetros PD o por turbina pueden ser conectados a la unidad mediante emisores de pulso.
Se la considera una unidad TODO EN UNO:
alimentación – salida de relays y circuito para uno o dos medidores – todos incluidos en un cerramiento de aluminio anonizado delgado.
Todos los equipos externos pueden conectarse sin la necesidad de abrir la carcaza.
Circuitos intrinsicamente seguros permiten el uso de bajo costo de equipos como sensores de temperatura, botones de arranque y parada, etc.
Es a prueba de explosiones y de agua con un rating de IP66.
Cumple con ATEX Directives, OIML R117 Recommendations, EMC Standards
Catálogo técnico – VEGA T NUEVO
Blending
El blending es la mezcla de líquidos que poseen la misma cantidad (ppm). Su diferencia con la aditivación es que esta última es el agregado de pequeñas cantidades de un producto para cambiar las características físicas del líquido en cuestión.
Principales Funciones del Blending
- 3 recipientes fijos
- 1 recipiente flexible (configurable para protocolo serial en línea)
- Regulación automática del rango del caudal
- Recuperación automática del error de circulación del Blending
- Alarma de erróneo Blending durante entrega
- Alarma de erróneo Blending al final de la entrega
- Display que informa datos del Blending
- Función de limpieza de la línea
Diferentes tipos de Blending
1 – BLENDING SECUENCIAL
Una solución económica a la que se la denomina «cake maker style» (estilo fabricante de tortas)
1 – BLENDING SECUENCIAL
Una solución económica a la que se la denomina «cake maker style» (estilo fabricante de tortas)
1 – BLENDING SECUENCIAL
Una solución económica a la que se la denomina «cake maker style» (estilo fabricante de tortas)

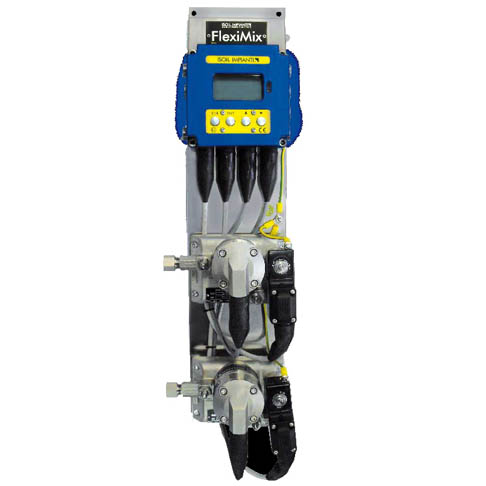

FLexiMix
Descripción:
El FlexiMix puede administrar de uno a seis aditivos inyectados simultáneamente. Instalación típica en un pórtico de carga; La arquitectura es modular:
»Una Unidad Principal del Controlador de Inyección (IC-M) puede ser conectada a los pulsos procedentes de uno o dos metros del producto principal y puede conducir directamente uno o dos Bloques de Inyección (IB), montados y cableados en una placa trasera de acero inoxidable
»Una o dos unidades de extensión del controlador de inyección (IC-E) se pueden vincular al IC-M; Cada IC-E puede conducir hasta cuatro IB, montado y cableado en una placa posterior de acero inoxidable. Tal arquitectura modular permite que FlexiMix se instale cerca de los puntos de inyección, para elegir IB de diferente tamaño según la relación aditivo / producto .
Catálogo técnico – FlexiMix
Filtros y desgasificadores

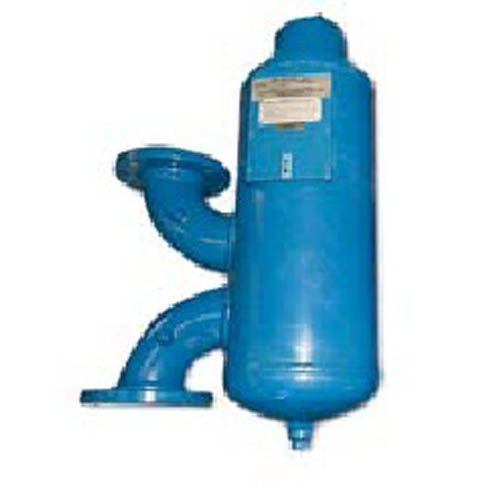

Filtros SFA, FA y FY
Descripción:
Medidas estándar desde 2” hasta 10”.
Cuerpo de aluminio, acero carbono o acero inoxidable.
Elemento filtrante de acero inoxidable 316 con mallas desde 20 a 150 mesh, utilizados habitualmente para protección del medidor de caudal

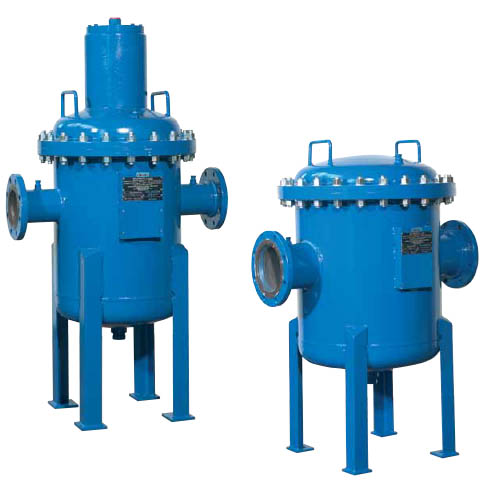

Filtros desgasificadores SFDA, SAS y FDA
Medidas estándar desde 2” hasta 10”
Desgasificador incorporado mediante flotador
Cuerpo de aluminio, acero carbono o acero inoxidable
Elemento filtrante de acero inoxidable 316 con mallas desde 20 a 150 mesh, utilizados habitualmente como protección del medidor de caudal y ayuda para la eliminación de aire que disminuye la precisión de la medida
Catálogo técnico – SFDA, SAS y FDA
Sistemas de puesta a tierra

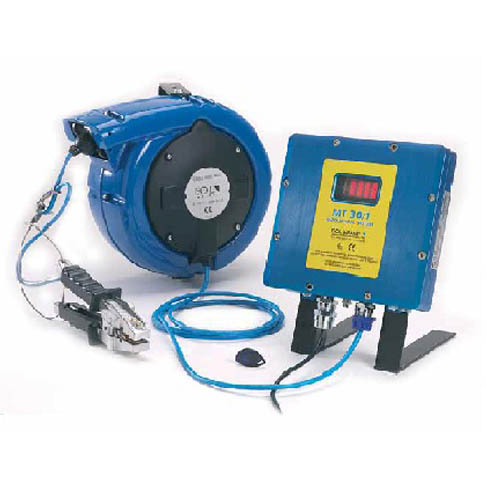

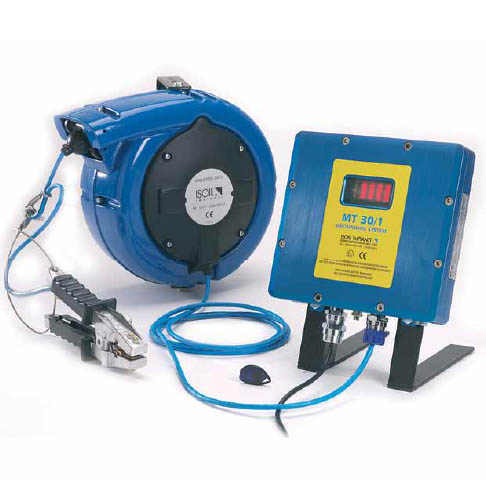

MT30
Descripción:
Cumple con la función de poner a tierra un camión cisterna durante la operación de llenado con un líquido no conductivo (como carburantes o disolventes). La unidad MT30 ha sido aprobada según la directiva ATEX.
El principio de funcionamiento es resistivo y capacitivo LEDs de alta eficiencia indican el estado de la conexión a tierra y dos relés permiten la interconexión con sistemas de automatización.
El dispositivo es programable mediante de un transponder.
El dispositivo se suministra incluyendo el enrollador y la pinza.
Catálogo técnico – MT30
Skids de islas de carga
Impianti significa en italiano “plantas” lo cual quiere decir que nos proponemos como proveedores capaces de proyectar, construir y probar sistemas completos de automatización avanzados. Nos proponemos como proveedores de todo lo necesario para poner en marcha una planta para la distribución de combustibles. El “skid” es una pequeña planta modular ensamblada y probada en nuestra fábrica por lo que los tiempos de puesta en marcha se reducen al mínimo.
Accesorios

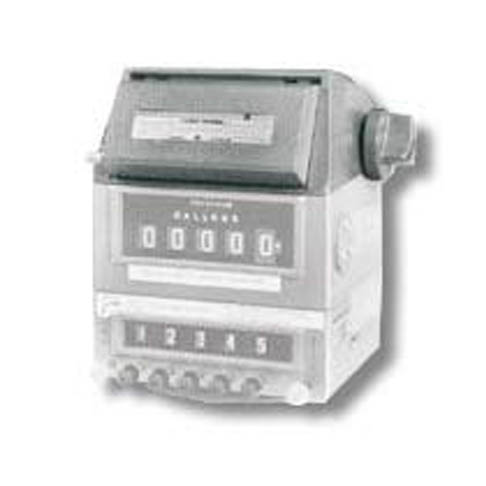

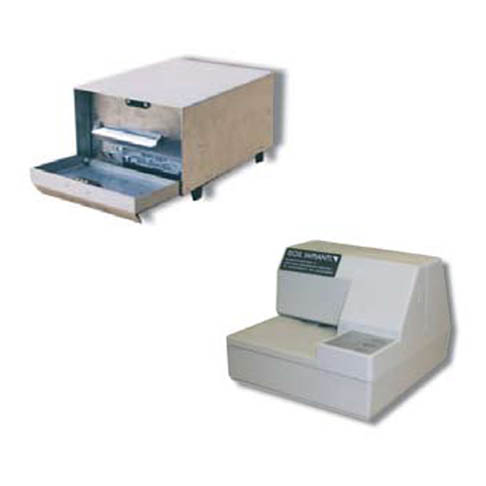

Impresora mecánica de Tickets Modelo: V/R 7498-7951
Impresora mecánica de tickets instalada sobre el cabezal mecánico V/R.
Reseteable o Acumulativa
Impresora electrónica de Tickets Serie ST
Impresora Electrónica, imprime 1 solo ticket por carga o descarga sobre papel de copia.
Instalación en zona segura.
Puerto serie RS232 para conexión al cabezal electrónico VEGA II o VEGA T.
El modelo ST302 tiene una carcaza de acero inoxidable que le permite ser instalada a bordo de camiones cisterna.
Sistema de Impresión Dispositivo concentrador para impresión SPD-02
Imprime datos de hasta un máximo de 32 cabezales con una sola impresora.
El dispositivo concentrador es configurable.
Puerto Serie: una o dos líneas RS485.
Impresora de 80 columnas, módulo continuo, instalada en zona segura.
